打开别人的CAD图纸,经常遇到“** 形 86 未定义** 形 32 未定义** 形 53”等情况,未定义然后图纸中文字无法显示的问题,今天就来告诉大家CAD的文字不显示怎么办,希望能够帮助到大家。

方法/步骤

第1步

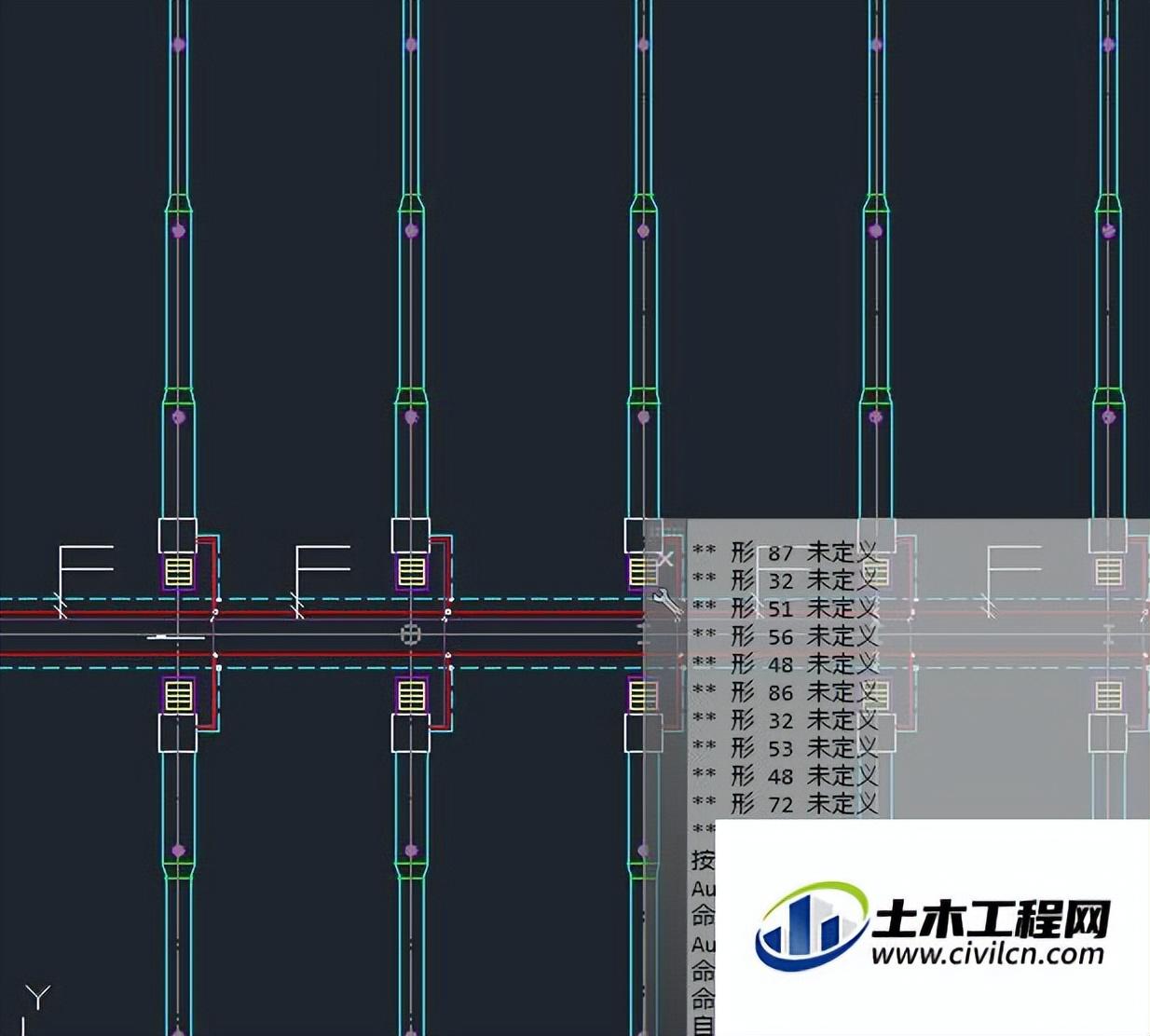

打开图纸可以看到无数个提示形文件未定义,然后应该有文字的地方是空的



第2步

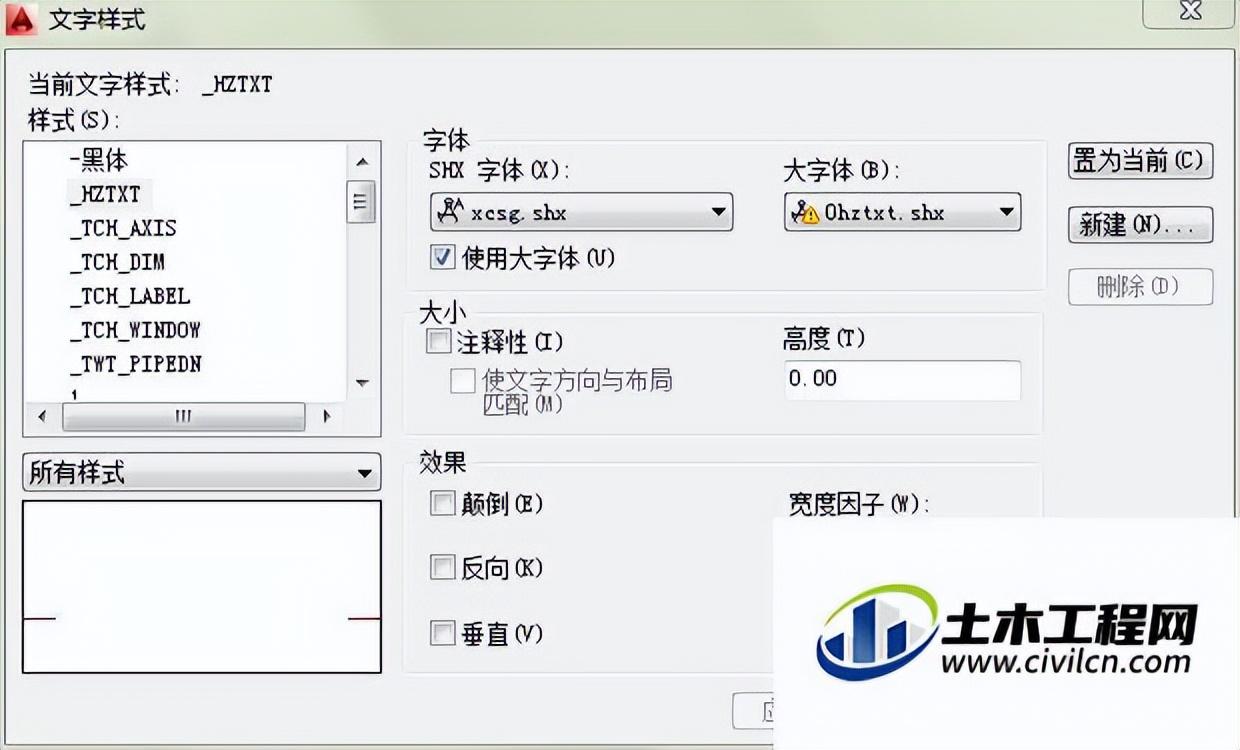

打开文字样式的对话框可以看到某些字体样式里的字体是不可用的,我的字体库是非常全的,所以一般找不到的字体比如这个0hztxt都是改过名字的字体,所以找不到



第3步

只要把这里的字体换成其他的可用字体就可以了,换完这一个再看看还有没有其他的字体样式有没有不可用的,全部换好后点击-应用-然后-关闭。

第4步

最后只要输入命令“re”重生成一下就可以正常显示了



第5步

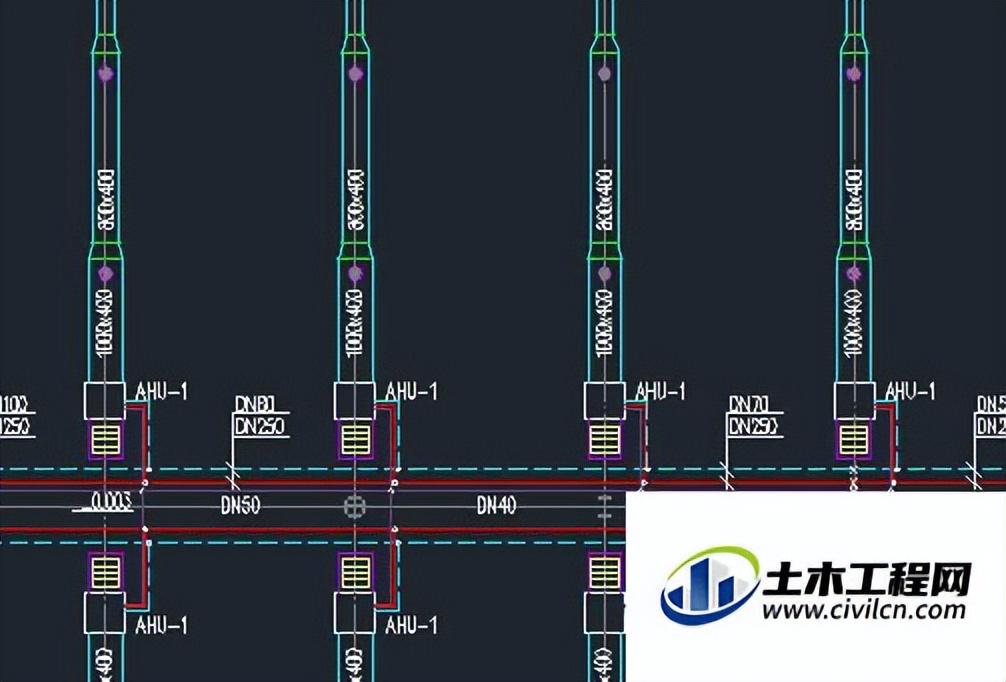

可以看到文字都正常显示了,然后保存一下下次就不用再替换了
