准备工作

1、准备施工工具:扳手、电钻、螺丝刀等。

2、打开包装,按装箱单检查配件是否齐全。

(1)真空管数目及完好情况。

(2)电加热(可选件)外观是否完好。

(3)水箱箱体是否完好。

(4)各支撑辅件是否齐全。

(5)智能控制仪包装是否完好。

(6)恒温混水电磁阀包装是否完好。

安装支架

1、选择安装位置

一般为安装在屋顶,座北朝南 ,正向南偏西5~10°,保证无阳光遮挡。尽量减少入户管线,增加日照时间。用指南针找到正南位置,做好标记。

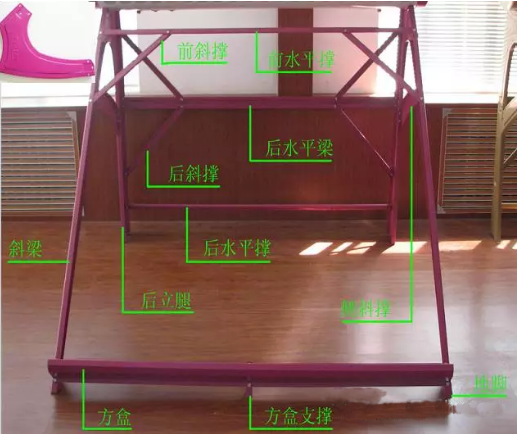

2、组装支架(下图)

安装时要按照说明书先把前片(斜梁、方盒、方盒支撑、地脚、前水平撑、前斜撑)和后片(后立腿、后水平撑、后水平梁、后斜撑)组装在一起。用扳手上紧螺丝,扭力适当,无松动即可。然后安装前后片的侧斜撑,作用是起到结构上的加固作用。左右对称,逐根安装好。最后由桶拖(见下图)把前后片组装在一起。装配完毕后,要保证后支架竖框与地面成直角。拿扳手把所有的螺丝全部紧死,扭力适当,防止滑扣。所有支架连接均使用不锈钢螺栓。



3、等水箱和真空管安装完毕后,再进行检验所有螺丝,拧紧。

固定支架

一般采用水泥墩、打膨胀螺栓或用钢丝绳固定几种方式,根据屋顶情况选择最佳固定方式。如果只能打膨胀螺栓的情况,膨胀螺栓有可能破坏防水层,要求做防水处理。仅介绍常用的钢丝绳固定方法。

钢丝绳固定方法:把钢丝绳或大号钢筋套在前支架左右框及桶托左右U型环上,并用螺母拧紧,将连接好的四根钢丝绳或钢筋向热水器四角方向拉伸,在女儿墙或其他地方选择适当位置,钻孔按膨胀挂钩,将钢丝绳或钢筋与相应膨胀挂钩用U形环牢固连接。

安装水箱

1、电加热的安装

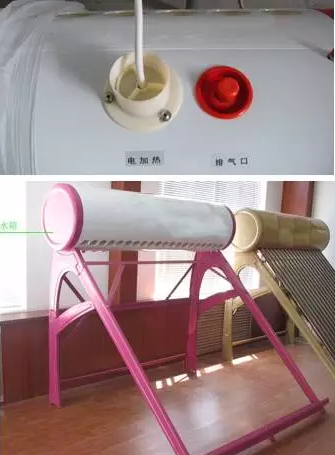

打开电加热口的防尘保温盖,松开里面的螺丝,用起子撬开底堵儿,检查内置密封胶圈,看他是否贴切到位,将内置电加热棒放入,贴紧,恢复上紧螺栓。(逐步紧固,避免有的地方胶圈压的不实,防止漏水),再把防尘保温盖盖好,电源线穿出留在外面。如下图:



2、先把水箱放置在组装完毕的支架桶托上,将水箱与桶托用螺栓连接,拧紧架子与桶托连接螺母,使水箱两端与支架左右两端距离相等,真空管中心线与前支架平面平行,然后把硅胶密封圈放入内桶翻边孔内放平。

3、水箱的高度要比入户的高度高1-2米。

安装真空管

1、管座的安装:先安装真空管管座,集热管的下部要安装这个管座内,将管座安装在支架的指定位置。

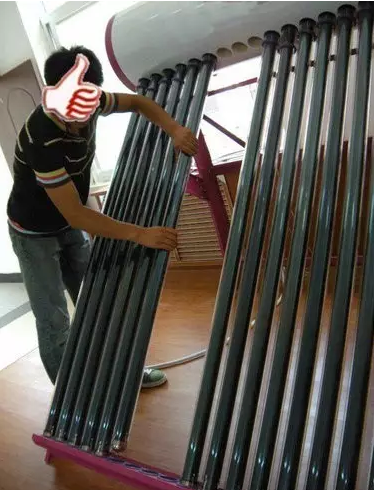

2、插管:插管前先检查保温层水箱内胆上套着的密封硅胶圈是否安装到位,检查真空管工艺尾角是否破损,检查象水银的涂层透明度,检查管口是否有加工毛刺,圆度。把真空管外密封胶圈套入真空管约15CM,用肥皂水充分浸湿管口,右手把握真空管的尾端,一是为了保护工艺尾角,二是便于插管用力。垂直管口方向插入真空管,用力均匀轻旋推入水箱,插入后退回管座。这样依次把所有真空管安装完毕。如下图:



3、带管路连接完毕后,检验无漏水现象后,把真空管外密封胶圈推至水箱连接处底部,密封严密。

接冷热水管

1、进出水口缠生胶带,然后上好管件,连接太阳能专用管道。要求进出水口高度比入户高度高1-2米。

2、电伴热带紧贴在管道外壁(见下图),用粘性扎带扎紧。

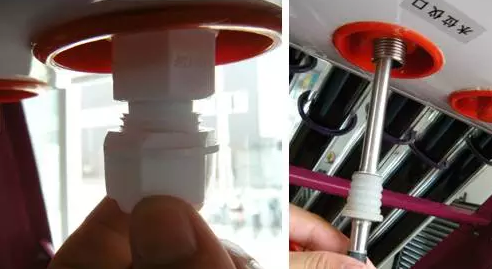

3、传感器装在水箱上侧的水位仪孔,然后送开锁紧装置,插入金属传感器,插到水箱底部,锁紧固定,防止移动和脱落。如下图。传感器线随入户水管进入室内。



4、管道外侧用δ=30cm厚聚乙烯橡塑管壳做保温,外缠铝铂胶带保护层。电加热器的端口也需要做保温。

5、太阳能水箱上水由自来水口接入。

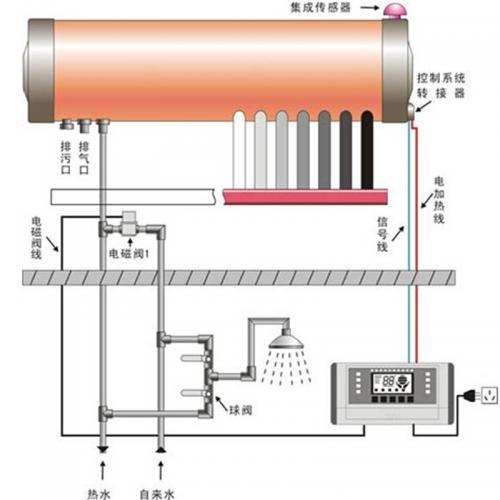

室内安装: 找到冷水源,加装球阀、止回阀、四通。注意止回阀的安装方向(箭头指向水箱进水方向);球阀手柄旋转方向与人的习惯一致。四通上口接太阳能热水,并接阀门(或球阀)、锁母,下接自来水冷水,左右分别接淋浴喷头和面盆水咀(或盆浴水咀)。若高水压地区及自动上水型太阳能(非温控仪型)则在室内加装单向限流阀,具体安装方式为:高水压地区在上水管路混水阀前加装(防止混水洗浴时冷水将热水顶上去而无热水使用现象出现);自动上水型则在混水阀后上水管路前加装。若用户使用区域为定时供水,则可加装储水箱,储水箱可安装在室内,也可安装在楼顶。若用户使用区域水压较低,则可加装增压泵,增压泵的安装位置应选择干燥、通风的环境,避免潮湿。

接好后用管卡固定管线,采用直径为 6MM钻头,钻深为4CM孔,位置选择在两瓷砖之间,加木楔。管卡间距不得大于0.6M。拐弯时以90°、半径10CM为宜,要求横平竖直,并加双道管卡。

若厨房接太阳能热水,室内要打过墙孔,应选择隐蔽位置,从外向内打,目测墙壁厚度,当钻头将打透墙壁时,减弱用力,用锤子轻击将被打穿的部位并用木板按住墙孔的周围部分,避免孔眼过大,墙壁脱落,影响美观。

室内管路与太阳能连接:室内管线固定完毕,通知楼上工作人员,将上下水管与太阳能水咀连接,上下水管长度应适中,走向合理,避免水咀受力过大,下水咀高度应高于烟道处下水管,严禁出现反坡。

接线

1、电加热接线:红色线为火线,双色线为接地线,其余一根为零线(见各品牌说明书)。剥皮,露出2cm左右铜线,并套上热缩管,进行绝缘和防尘。然后把电源线与这三根线对色连接,接实接牢,从外侧用防水绝缘胶带统一缠好,避免短路。这三根线的另一端对应为智能控制仪的1#(地线)2#(火线)3#(零线)端子。

2、电伴热带接线:在电伴热带的端口切一斜截面,让它的两线的距离相对较远,避免连接短路。用绝缘胶带缠绕使其充分绝缘,并将电伴热带的端头与管的端头对齐,用绝缘交代固定在管道上,使其紧贴管壁。另一端为智能控制器的4#、5#端子,若有增压水泵,水泵接线与电伴热并联连接。

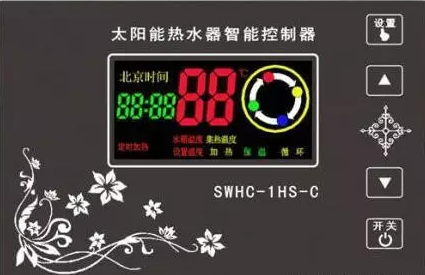

安装智能控制器

智能控制器具有自动上水、定时上水、定温上水、缺水保护、定时加热等功能。

1、首先定位,一般安装在室内侧墙上,打孔,插入塑料涨管,将塑料涨管全部插入墙内,然后将测控仪的固定底座安装在墙面上。如下图。



2、传感器信号线与控制盒的信号线接口按照标记对接,插牢。

3、恒温混水电磁阀要水平安装,电磁阀的接线分别接入控制盒上的接线端子。

全天候测控仪的安装:

1、打开测控仪下方接线盒盖

2、将水温、水位传感器探头电缆的插座与插头红色色标相对应,然后插紧。

3、将托架安装在不直接淋水又便于观察使用的地方,用螺钉固定牢固。

4、将测控仪挂在托架上,参照接线示意图分别将电磁阀、水泵或电热带、电加热管的连线接到对应的接线座上,不可接错,否则将造成电器烧毁等故障。

5、 连接线可从左右后三个位置出线,盖上接线盒盖,全部安装完毕后检查无误上电自检。

调试运行

1、安装完毕,接通控制器电源,试运行。

2、确认运转正常后,收拾工具,打扫现场。

3、计算、记录室内安装用件及数量,并与用户核实,请用户在配件用料单上签字认可,为用户仔细讲解、示范太阳能使用方法和注意事项,直到用户学会为止,并请用户填写安装质量评价单,将保修卡填好后交用户手上,告知其作用。更多内容请关注太阳能产业资讯杂志官微获取。

4、安装完毕。

注意事项

1、热水器主体朝阳,前上方无遮挡物,保证全日阳光照射,注意固定牢固,每年检查一次。

2、真空管头上以边上水边插管以水润滑,双手轻轻将真空管插入水箱中,插入时纵向用力,切勿斜插。

3、普通型水箱上部排气口不得堵塞,以免因进气或排气不畅而涨坏,抽瘪水箱。

4、为了冬季安全运行,室外管路必须保温良好,以防冬季将管路冻坏或者每日适量通水,(安装管道电伴热带),防止管路结冰。

5、水箱与玻璃真空集热管接触处渗水,应重插或更换防水圈。

6、严防缺水,断水空晒。断水空晒后不要在集热管闷晒温度很高时突然注入冷水,以免因温差过大管子炸裂,要在早晚无阳光时再注入冷水。

7、尘埃影响阳光透射率,要经常清扫真空管表面。

8、自来水压力过大的用户,上水时进水阀门请开小限压;自来水压力不足的用户可加装管道泵。

9、光电互补型产品,电加热器应有良好的接地,并且严禁带电洗浴。(责编:zjp
