单片机工程师在面试的过程中，经常会碰到一些相同的问题，笔者总结了十个提问率较高的问题，供大家参考。现在我们来分析单片机工程师常遇面试问题之四：请画出一款单片机的最小系统？

我们先从字面意思来理解这个题目，最小系统可以理解为让单片机工作的最简单的线路，其实单片机的最小系统可分为三部分：1-电源部分；2-晶振部分；3-复位部分。下面我将为您详细分析这三个部分。

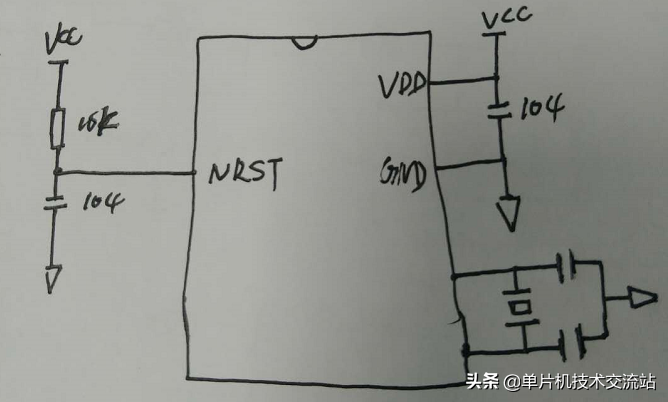

首先我们来看一下单片机最小系统的简图，如图（1）。这个是作者亲手画的，是不是觉得外围器件很少？其实单片机有了这些外围器件就可以工作了，看到这里，是不是觉得很简单？其实这里面还是很有学问的滴！！

图（1）单片机最小系统

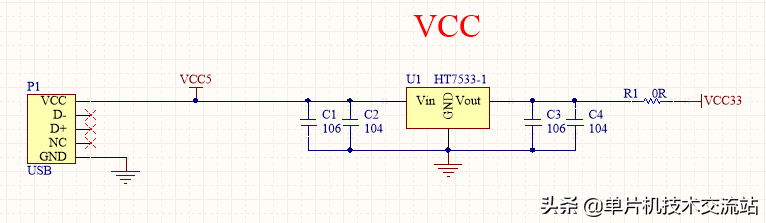

我们来看电源部分，单片机供电时有范围的，这个范围要去查找单片机的参考手册才知道，常用+3.3V和+5V电源供电。以STM8S003F3为例子，如图（2），从手册上来看，我们可以清楚的了解到这颗单片机供电范围是2.95V-5.5V，但是如果输入电压不在这个范围呢，比如说是+12V,那这个时候就不能直接给单片机供电了，我们需要把这个+12V电源转换成单片机输入电压的范围。这个时候就需要增加一个稳压IC了，比如HT7533-1这颗IC，它的输入电压范围是+3.3-30V，输出为3.3V。这样我们就可以稳定为单片机提供一个3.3V的电源了，稳压线路参考图（3）。

图（2）单片机输入电源范围

图（3）HT7533-1稳压线路

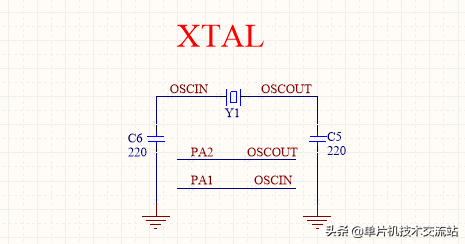

晶振之于单片机就相当于心脏之于人一样，晶振为单片机提供一个"心跳"，不同的是人的心跳只有60-100Hz左右，而单片机的心跳却可以很高并且可以根据需要做出改变（不能超过单片机最高时钟频率）。现在单片机基本上都有内部晶振，相对于外部晶振来说，内部晶振误差会大一点，一般在3%左右，但这个内部晶振可以满足绝大部分需求，增加外部晶振一般是为了减少系统时钟误差或者让单片机达到更高的主频。单片机会有两个引脚为外部晶振的输入口，如图（1）所示，晶振的两端接这两个IO口，并分别在竞争的两端接电容到地，这两个电容取值在10~30P之间即可，作用是过滤掉晶振部分的高频信号，让晶振工作的时候更加稳定。具体线图可以参考图（4）。

图（4）晶振线路

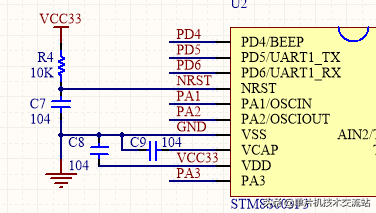

单片机上电需要进行一次复位，所以单片机最小系统需要外加上电复位电路。单片机会有一个复位引脚，一般为低电压复位，即输入为低电平的时候，单片机复位。如图（1）所示，上电复位电路为一个10K电阻和一个104电容组成，这个电路的工作原理是什么呢？下面我们来具体分析一下：当单片机开始上电时，由于电容两端电压不能突变，所以电容的的电压会通过这个10K的电阻充电而上升到VCC电压，也就是说单片机复位引脚有一段时间为低电平，如果这个低电平时间超过单片机复位所需要的时间，那么单片机在上电的过程中便会复位一次，所以这个电阻和电容的值时不能随便选的，一般用10K和104即可。参考电路如图（5）

图（5）复位电路

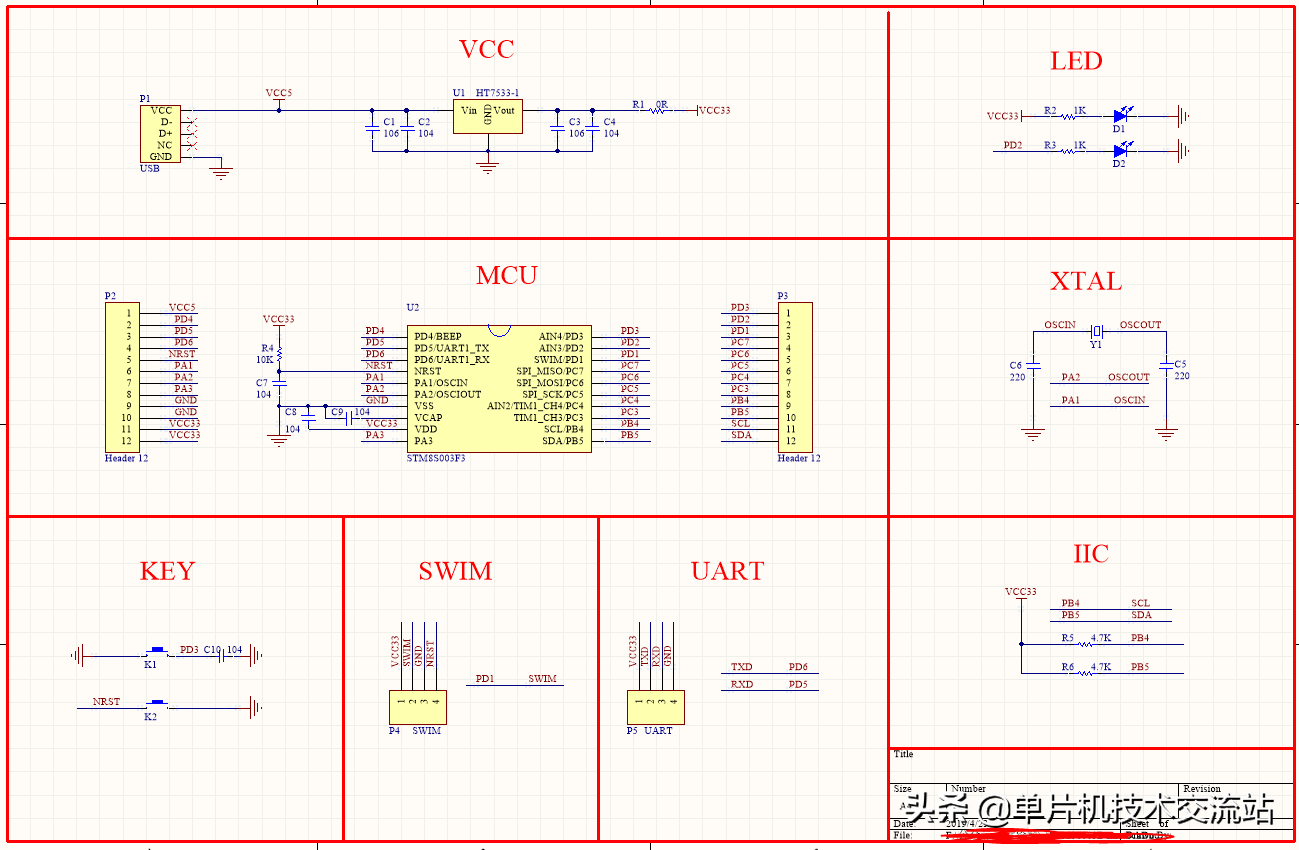

下图时作者所画STM8S003F3 demo线路图，如有需要的小伙伴可以关注作者，并且在文章评论区留言即可，作者将会把下载链接分享给你，谢谢~~

STM8S003F3 Demo

如果文章对你有帮助，欢迎关注作者，后面作者将为你推送更有价值的文章，如有疑问，欢迎在评论区留言，作者为您解答。
