电路仿真软件有哪些呢?今天整理了六款常用的电路仿真软件,推荐给大家。需要下载电路仿真软件的用户可以选择。

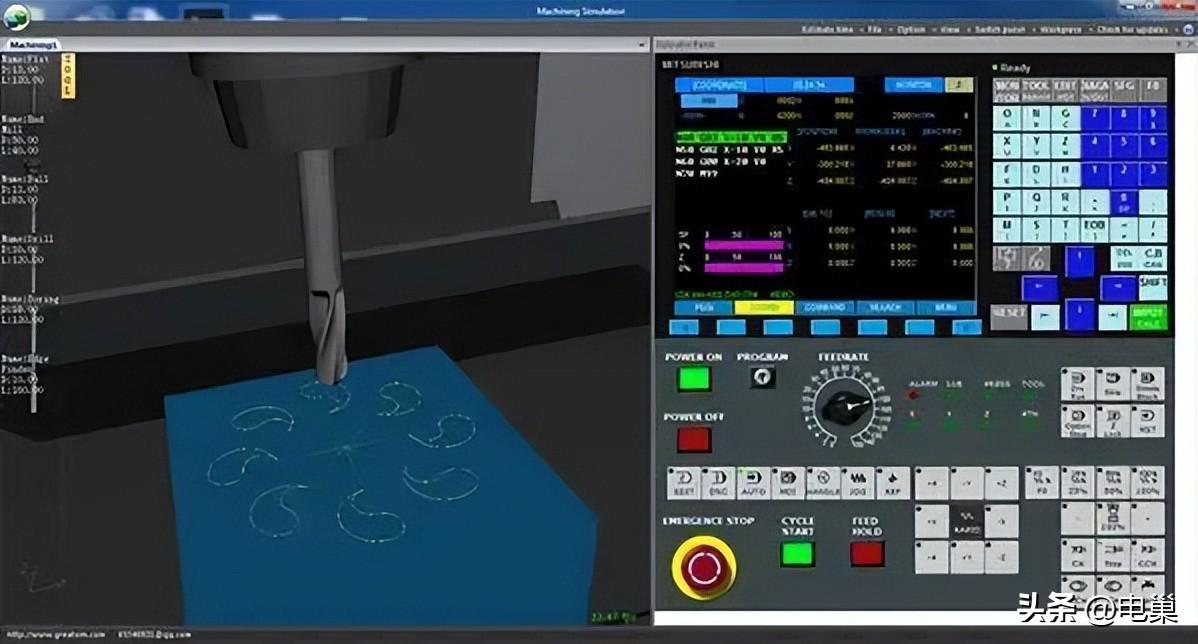

Machining

数控仿真软件 Machining数控仿真软件初学者通过使用它掌握数控编程原理与应用,在使用过程中用户可以看到自己的编程结果从而达到可视化的效果,对提高数控学习人员学习G代码的编写和机床的操作有很大的帮助。

Machining数控仿真软件功能特色:

1.Machining数控仿真软件使数控学习不再枯燥无味。使每一个学生,对数控加工建立感性认识,可以反复动手进行数控加工操作,有效解决了因数控设备昂贵和有一定危险性,很难做到每位学生“一人一机”的问题,在培养全面熟练掌握数控加工技术的实用型技能人才方面发挥显著作用。

2.Machining数控仿真软件针对数控加工初学者,在初学者使用数控加工仿真软件熟悉数控加工的过程从而降低数控机床加工实训环节易出事故\机床损耗严重等风险\降低了费用高等特点。

3.Machining数控仿真软件采用简化的操作和美观的界面;采用更加直观接近真实的刀具选择和安装方式,为用户提供了更好的用户体验,无须用户花费过多的精力在学习软件如何使用上;使用软件时需要结合各厂家的机床操作说明书和机床编程说明书使用。

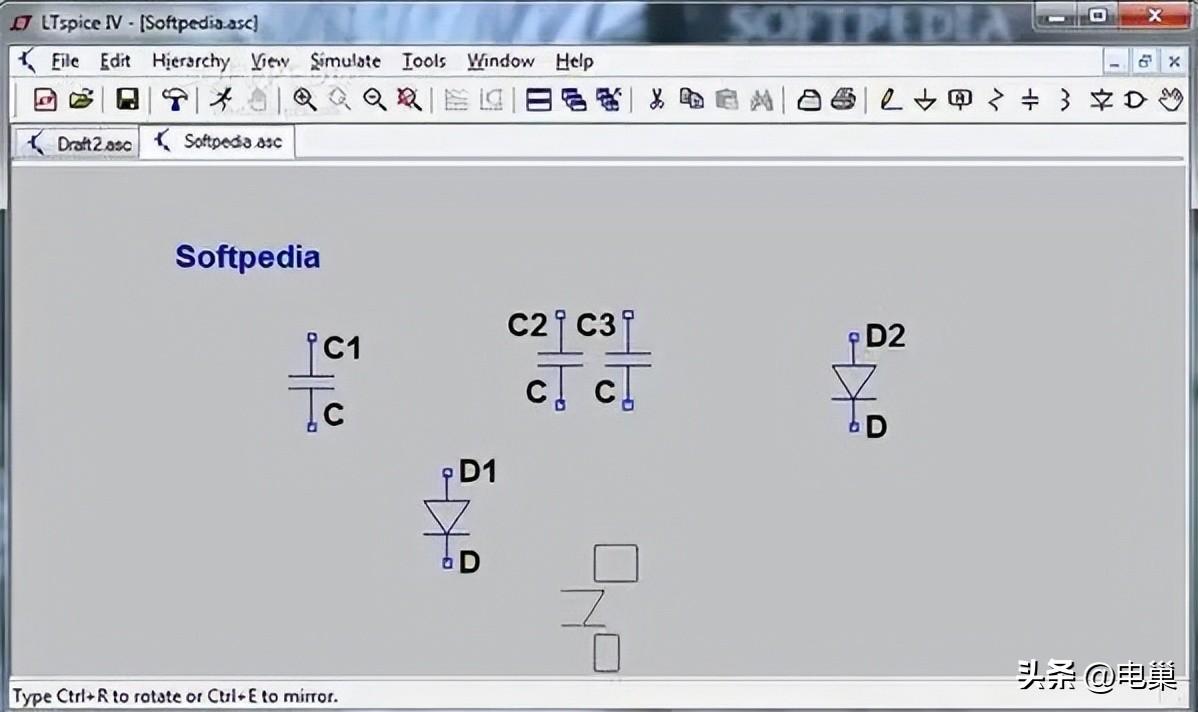

LTspiceIV

LTspiceIV是一款高性能SpiceIII仿真器、电路图捕获和波形观测器,并为简化开关稳压器的仿真提供了改进和模型。

我们对Spice所做的改进使得开关稳压器的仿真速度极快,较之标准的Spice仿真器有了大幅度的提高,从而令用户只需区区几分钟便可完成大多数开关稳压器的波形观测。

这里可下载的内容包括用于80%的凌力尔特开关稳压器的Spice和MacroModel,200多种运算放大器模型以及电阻器、晶体管和MOSFET模型。

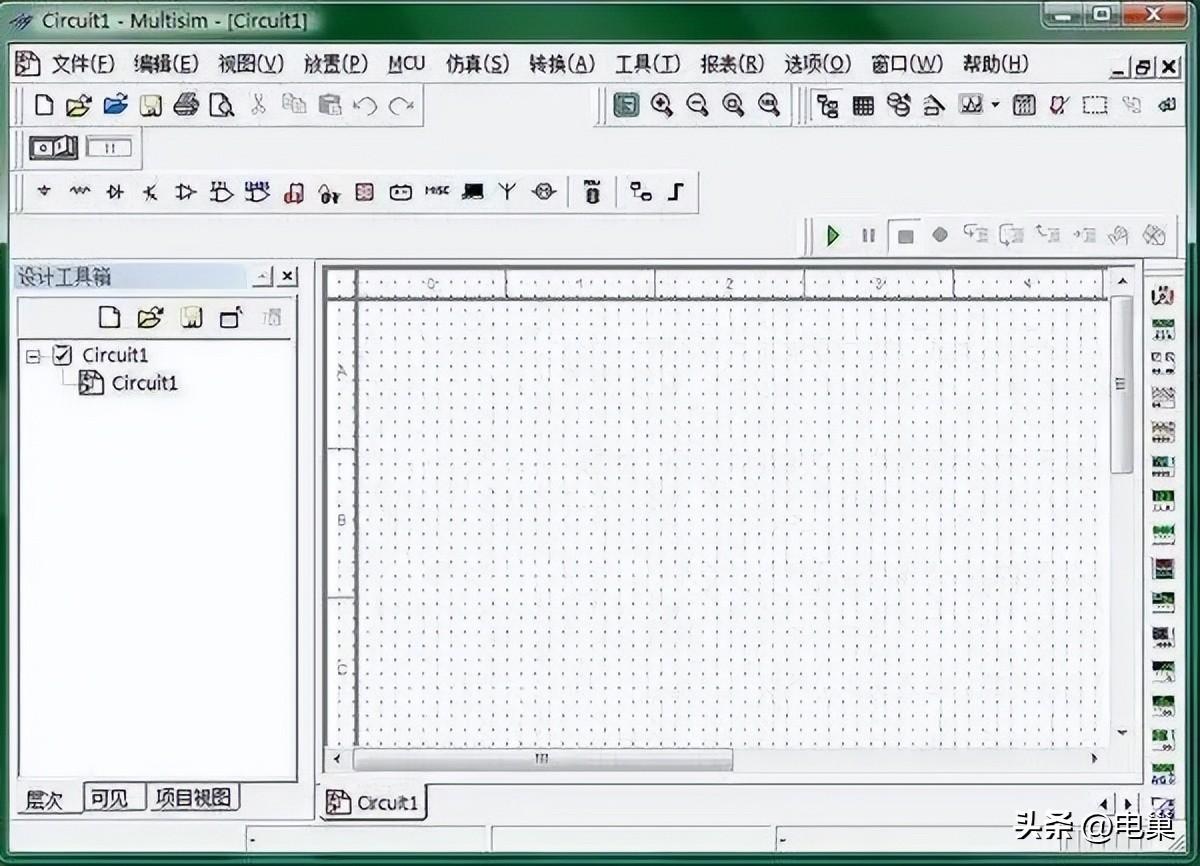

multisim

multisim NIMultisim10用软件的方法虚拟电子与电工元器件,虚拟电子与电工仪器和仪表,实现了“软件即元器件”、“软件即仪器”。NIMultisim10是一个原理电路设计、电路功能测试的虚拟仿真软件。NIMultisim10的元器件库提供数千种电路元器件供实验选用,同时也可以新建或扩充已有的元器件库,而且建库所需的元器件参数可以从生产厂商的产品使用手册中查到,因此也很方便的在工程设计中使用。
NIMultisim10的虚拟测试仪器仪表种类齐全,有一般实验用的通用仪器,如万用表、函数信号发生器、双踪示波器、直流电源;而且还有一般实验室少有或没有的仪器,如波特图仪、字信号发生器、逻辑分析仪、逻辑转换器、失真仪、频谱分析仪和网络分析仪等。
NIMultisim10具有较为详细的电路分析功能,可以完成电路的瞬态分析和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法,以帮助设计人员分析电路的性能。
NIMultisim10可以设计、测试和演示各种电子电路,包括电工学、模拟电路、数字电路、射频电路及微控制器和接口电路等。可以对被仿真的电路中的元器件设置各种故障,如开路、短路和不同程度的漏电等,从而观察不同故障情况下的电路工作状况。在进行仿真的同时,软件还可以存储测试点的所有数据,列出被仿真电路的所有元器件清单,以及存储测试仪器的工作状态、显示波形和具体数据等。NIMultisim10有丰富的Help功能,其Help系统不仅包括软件本身的操作指南,更要的是包含有元器件的功能解说,Help中这种元器件功能解说有利于使用EWB进行CAI教学。
另外,NIMultisim10还提供了与国内外流行的印刷电路板设计自动化软件Protel及电路仿真软件PSpice之间的文件接口,也能通过Windows的剪贴板把电路图送往文字处理系统中进行编辑排版。支持VHDL和VerilogHDL语言的电路仿真与设计。
利用NIMultisim10可以实现计算机仿真设计与虚拟实验,与传统的电子电路设计与实验方法相比,具有如下特点:设计与实验可以同步进行,可以边设计边实验,修改调试方便;设计和实验用的元器件及测试仪器仪表齐全,可以完成各种类型的电路设计与实验;可方便地对电路参数进行测试和分析;可直接打印输出实验数据、测试参数、曲线和电路原理图;实验中不消耗实际的元器件,实验所需元器件的种类和数量不受限制,实验成本低,实验速度快,效率高;设计和实验成功的电路可以直接在产品中使用。
NIMultisim10易学易用,便于电子信息、通信工程、自动化、电气控制类专业学生自学、便于开展综合性的设计和实验,有利于培养综合分析能力、开发和创新的能力。

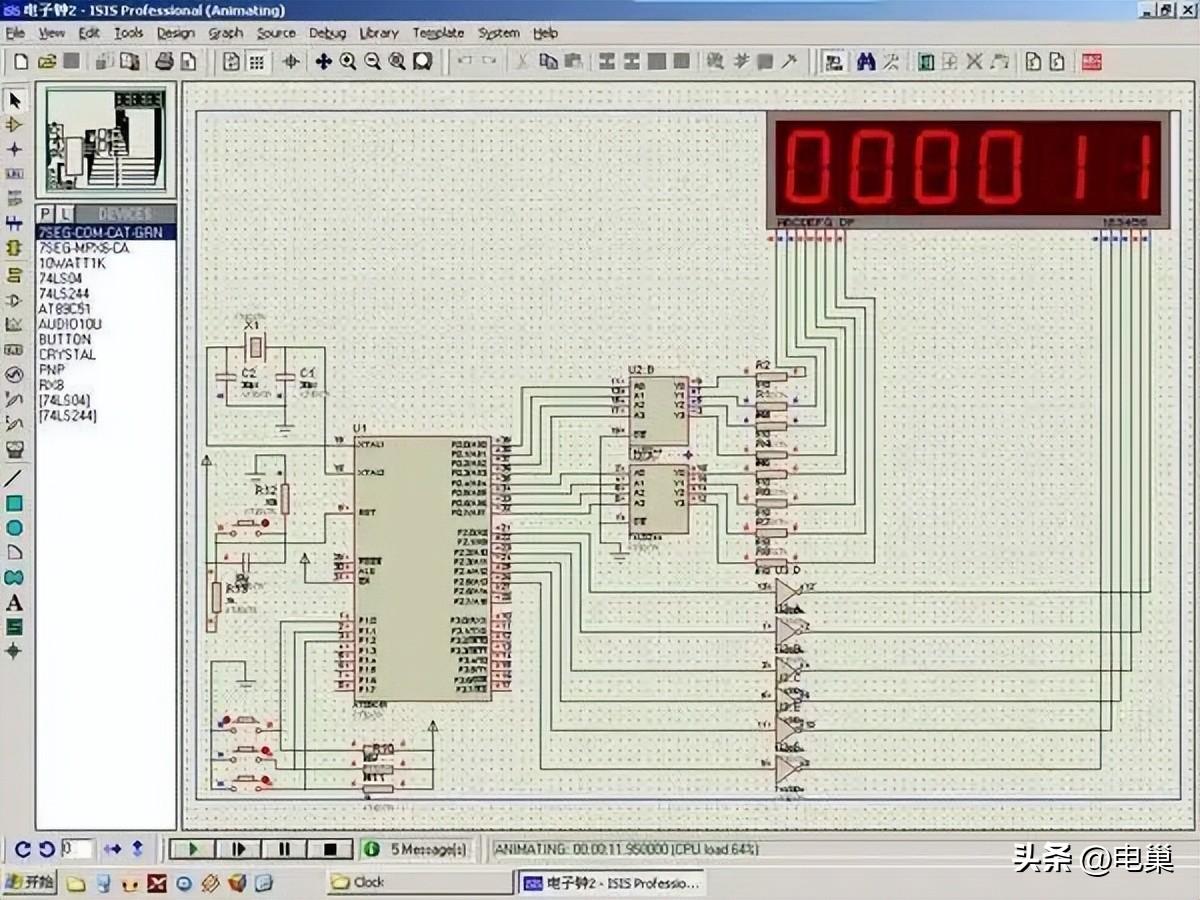

ProteusPro

ProteusPro Proteus软件是英国LabCenterElectronics公司出版的EDA工具软件。它不仅具有其它EDA工具软件的仿真功能,还能仿真单片机及外围器件。它是目前比较好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步,但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。

Proteus是英国著名的EDA工具(仿真软件),从原理图布图、代码调试到单片机与外围电路协同仿真,一键切换到PCB设计,真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台,其处理器模型支持8051、HC11、
PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等,2010年又增加了Cortex和DSP系列处理器,并持续增加其他系列处理器模型。在编译方面,它也支持IAR、Keil和MPLAB等多种编译器。

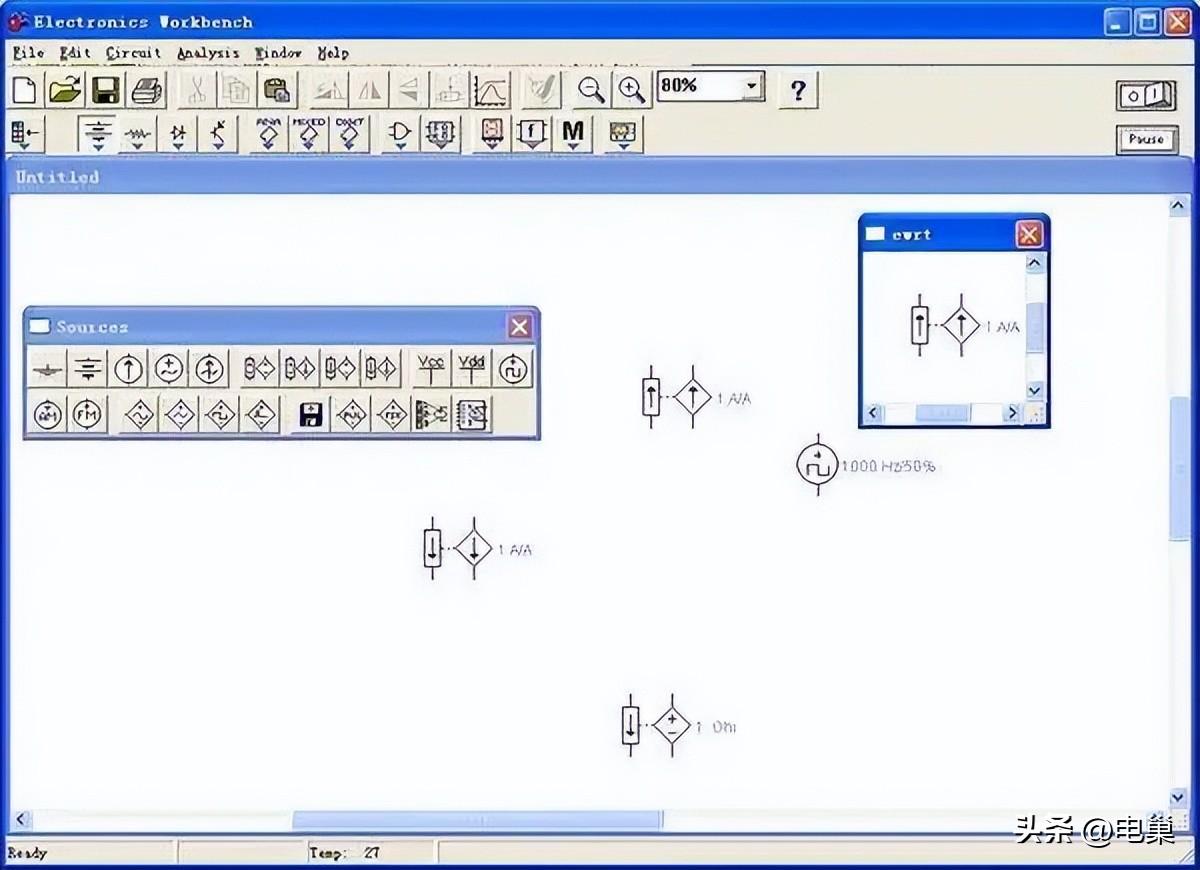

ElectronicWorkbench

ElectronicWorkbench是一款电子电路仿真软件,可以进行各种电路工作演示,模拟各种电子电路,缩放显示的波形。ElectronicWorkbench是一款经典小巧,好用的模拟数字电路仿真软件。

有了ElectronicWorkbench,你不用购买昂贵的全套电子仪器,这里有:函数发生器、频谱仪、示波器、数字万用表……只要先画好电路,连好电路与仪器的接线,设置好各仪器的参数,设好电源电压,接通电源即可。它可以进行各种电路工作演示,可模拟各种电子电路,电路的工作点,如:波形、频率、周期、有效值等。



CadenceAllegro

可以缩放显示的波形,可仿真数字电路、模拟(线性)电路及数字电路与模拟(线性)混合

CadenceAllegro Cadence是世界上最大的电子设计技术和配套服务的EDA供货商之一。Cadence®Allegro®则是Cadence推出的先进PCB设计布线工具。Allegro提供了良好且交互的工作接口和强大完善的功能,和它前端产品Capture的结合,为当前高速、高密度、多层的复杂PCB设计布线提供了最完美解决方案。

Allegro拥有完善的Constraint设定,用户只须按要求设定好布线规则,在布线时不违反DRC就可以达到布线的设计要求,从而节约了烦琐的人工检查时间,提高了工作效率!更能够定义最小线宽或线长等参数以符合当今高速电路板布线的种种需求。
